功能特性
2500萬像素分辨率，像元尺寸4.5um
支持千兆網接口，無中繼情況下，傳輸距離可到 100m
128MB 內存，用于圖像緩存，且可使用單次觸發進行多幀采集的buffer形式
安裝方便靈活，相機上下前面板均有安裝孔，可根據需求自行選擇
兼容 GigE Vision V2.0 協議及 GenlCam標準，無縫鏈接第三方軟件

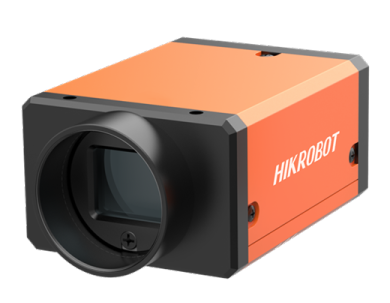

名稱 2500 萬像素 1.1” CMOS 千兆以太網工業面陣相機
通用
傳感器類型 CMOS，全局快門
傳感器型號 GMAX0505
像元尺寸 2.5 μm × 2.5 μm
靶面尺寸 1.1”
分辨率 5120×5120
最的大幀率 4.5 fps
動態范圍 63 dB
信噪比 36 dB
增益 7.9 dB ~ 13.9 dB
曝光時間 12 μs ~ 10 sec
快門模式 支持自動曝光、手動曝光、一鍵曝光模式
黑白/彩色 黑白像素格式 Mono 8/10/10p/12/12p
Binning 支持 1 × 1，2 × 2，4 × 4
下采樣 支持 1 × 1，2
× 2，4 × 4
鏡像 支持水平鏡像、垂直鏡像
緩存容量 128 MB
電氣特性
數據接口 GigE
數字I/O 6-pin Hirose 接頭提供電源和 I/O：1 路光耦隔離輸入(Line0)，1 路光耦隔離輸
出(Line1)，1 路雙向可配置非隔離 I/O（Line2）
供電 電壓范圍 5 ~ 15 VDC，支持 PoE 供電
典型功耗 ＜3.6 W@12 VDC
結構
鏡頭接口 C-mount
外形尺寸 29 mm x 44 mm × 59 mm
重量 約 100 g
IP防護等級 IP30（正確安裝鏡頭以及線纜的情況下）
溫度 工作溫度 0 ~ 50℃，儲藏溫度-30 ~ 70℃
濕度 20% ~ 80%RH 無冷凝
一般規范
軟件 MVS 或第三方支持 GigE Vision 協議軟件
操作系統 WINOOWs XP/7/10 32/64bits，Linux 32/64bits 以及 MacOS 64bits
協議標準 GigE Vision V2.0，GenICam
認證 CE，F(xiàn)CC，R
oHS，KC
|
